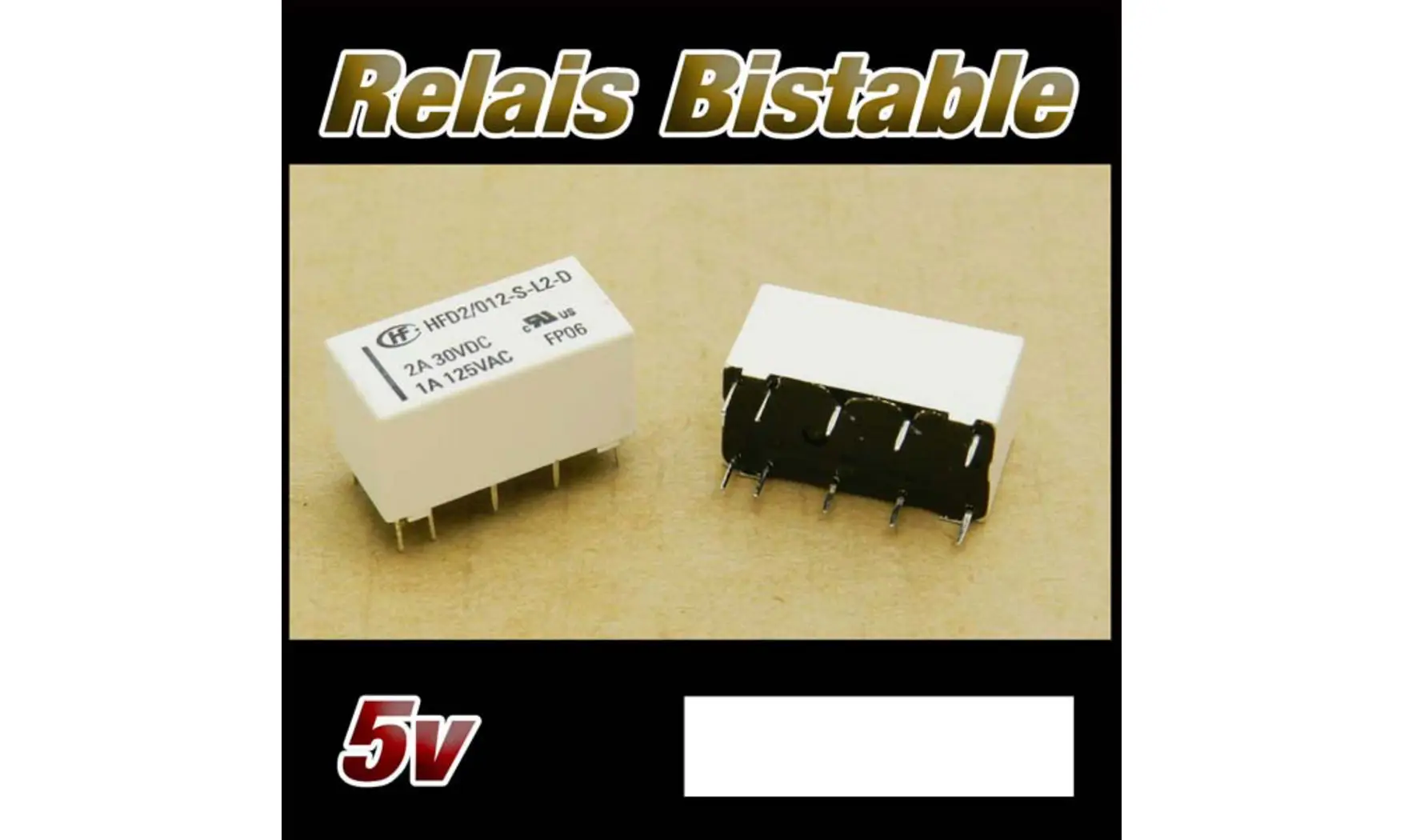

Relais bistable 2 RT 2A bobine 5v

Relais bistable 2 RT 2A bobine 5v
 Cliquer sur la loupe pour voir le zoom
Relais bistable 2 RT 2A bobine 5v
Référence : 9945V

Relais Bistable 2RT 1A max


relais miniature


marque Hongfa référence HFD2/005-S-L2-D

10 broches , 2RT 2A 30VDC maxi 1A 125VDC

2 bobines polarisées
tension de fonctionnement 12v (utilisation 4V à 11,5V maxi, tension continue)Bobine 1
+ = borne n° 1
- = borne n° 16
Bobine 2
+ = borne n° 2
- = borne n° 15


contrairement à un relais classique , le relais bistable garde la position dans laquelle la bobine 1 ou 2 l'a placée, il est donc inutile d'alimenter en permanence les bobines . Attention, vous ne devez pas alimenter les 2 bobines simultanément

une impulsion sur la bobine A

contact 4-8 ouvert contact 4-6 fermé
contact 13-9 ouvert contact 13-11 fermé

une impulsion sur la bobine B
contact 4-8 fermé contact 4-6 ouvert
contact 13-9 fermé contact 13-11 ouvert

Bobine 5V(utilisation 4V à 11,5V maxi, tension continue)
Résistance de la bobine 167 ohms
Produits disponibles : 5
2019-12-31 3.903.90 EUR
