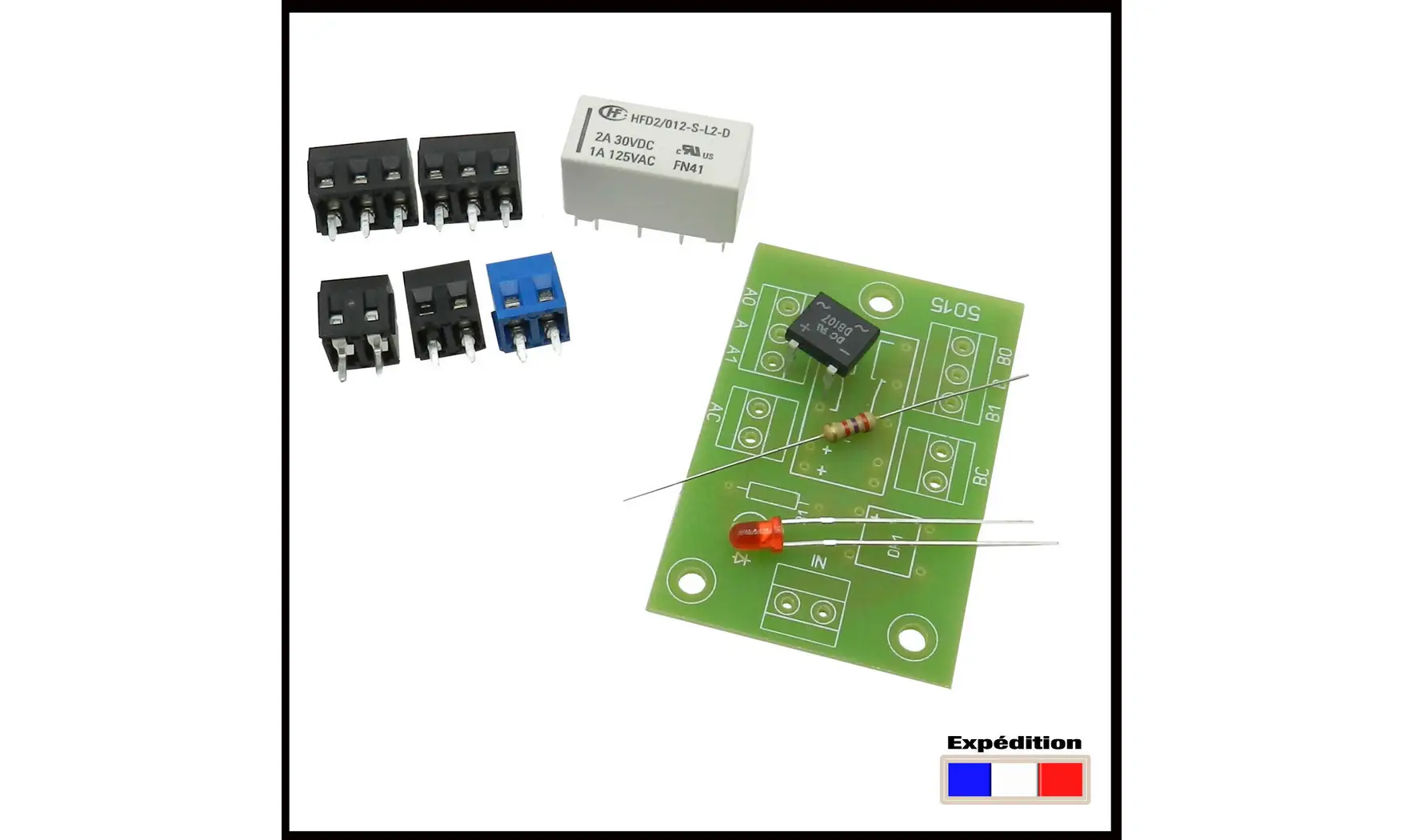

Carte relais bistable 12v en kit

Carte relais bistable 12v en kit
 Cliquer sur la loupe pour voir le zoom
Carte relais bistable 12v en kit
Référence : 5015KIT
Idéal pour vos projets modélismes



- dimensions : largeur 3,2 cm longueurs 4,8 cm
pouvoir de coupure 3A jusqu'à 30V DC 1A au dessus de cette tension

ce module est disponible en KIT



bobine de 12v le module peut être alimenter avec une tension comprise entre 9,6 et 27v

la tension d'alimentation peut être continue ou alternative, veillez à respecter en fonction du choix de la bobine la valeur maximale (11v pour une bobine 5V et 27V pour une bobine 12v)


Fonctionnement
connectez la carte relais à votre alimentation, la mise sous tension est visualisée par la LED rouge


contrairement à un relais classique , le relais bistable garde la position dans laquelle la bobine A ou B l'a placée, il est donc inutile d'alimenter en permanence les bobines . Attention, vous ne devez pas alimenter les 2 bobines simultanément

une impulsion sur AC active la bobine A
contact A A1 fermé contact A A0 ouvert
contact B B1 fermé contact B B0 ouvert

une impulsion sur BC active la bobine B
contact A A1 ouvert contact A A0 fermé
contact B B1 ouvert contact B B0 fermé
